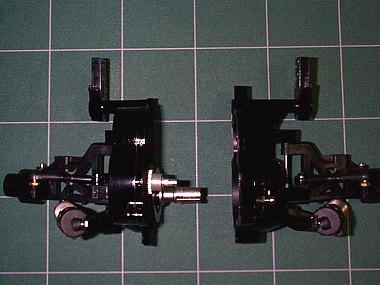

ギアボックスユニットを割ったところ ギアボックス内のメンテナンスは ノーマルと変わらない手順で出来ます。 中身は現代のパーツで スープアップしてみました。 |
 |

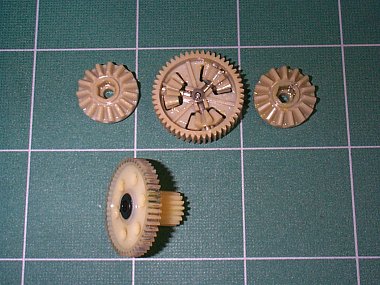

ノーマルのデフとカウンターギア 後期型のグラス混入タイプ で強度は十分なのですが イモネジで締めるタイプのカップが必要。 １次の０．８モジュールピニオンと同様入手困難です。 尚、ギア比は１次はピニオン18Tスパー50T、 ２次は17Tでデフ50Tの 8.17:1でした。 |
 |

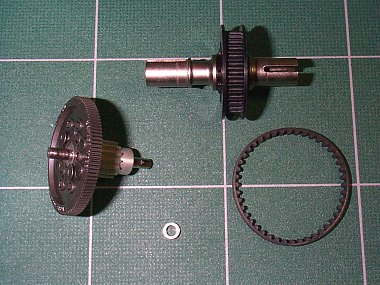

今回使った駆動系 TA04用デフ、YRF2用プーリー、MR4ベルト。 1次に一般的なスパーを使うため、 アトラスのスパーホルダーを切り詰め、 タップを立ててシャフトに固定しています。 こちらはピニオン33Tのスパー102T、 ２次は15Tでデフ32Tの 6.59:1です。 |
 |

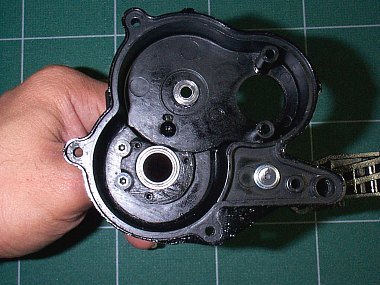

ギアボックス内部 1次軸を支持するのはフランジ付き840ベアリング。 ２次は1510です。 黒く塗ってあるため分かりにくいのですが 1510ベアリングハウジングとそれを固定してある円盤とは 8㎜ポリカ板を積層して削り出しました。 円盤はサス取りつけ部の補強も兼ねます。 |
 |

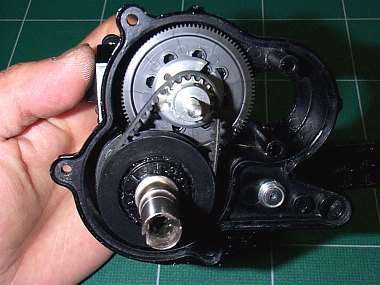

１次２次を組んだところ 物凄くタイトなため、 クリアランス調整及び位置決め作業は難しく、 かなり時間が掛かりました。 モーターは逆転になりますが、 モディファイ缶なら逆進角が付けられるので 良しとします（？）。 |
